ЗСС 560.35 "Илпекс"

  • Земснаряд проекта ЗСС 560.35 несамоходный, перемещение якорно-тросовое, разборно-транспортабельный.

    Предназначен для разработки грунтов I по III (пески мелкие, пески средней крупности, песок со щебнем), добычи песка и других не рудных материалов, намыва дамб, очистки водоемов от донных отложений, наносов и проведения дноуглубительных работ.

    Модернизация по итогам 2021 года.

    Приобретая земснаряд нашего производства Вы можете заказать пуско-наладочные работы в которые входит:

    • выезд нашей бригады специалистов
    • сборка земснаряда
    • спуск на воду
    • обкатка оборудования для последующей надежной и безотказной работы
    • обучение Вашего персонала правильным приемам работы на земснаряде
    • подбор оптимальных режимов работы земснаряда для Ваших потребностей
    • при необходимости консультация "на месте" об организации работы и обустройстве карьера по добыче материалов

    (пуско-нададка видео)

    Лизинг от наших партнёров

    Видео

    Сертификаты

  • Основные технические характеристики ДИЗЕЛЬНОГО земснаряда ЗССд 560.35

    Тип земснаряда

    Дизельный, несамоходный, перемещение якорно-тросовое, трюмного типа, разборно-транспортабельный

    Категория разрабатываемых грунтов

    I по III  (пески, глина, щебень, ПГС). Плотность 1750…1900 кг/м3

    Производительность по воде (пульпе) в оптимальной рабочей точке, м3/час

    560

    Производительность по грунту  в оптимальной рабочей точке, м3/час

    70-100

    Напор водяного столба, м

    35

    Глубина разработки, м,

    1-16

    Дальность транспортировки пульпы по горизонтали, м

    до 700

    Способ  рыхления грунта

    гидроразмыв

    Грунтовой насос марка

    8Ш8

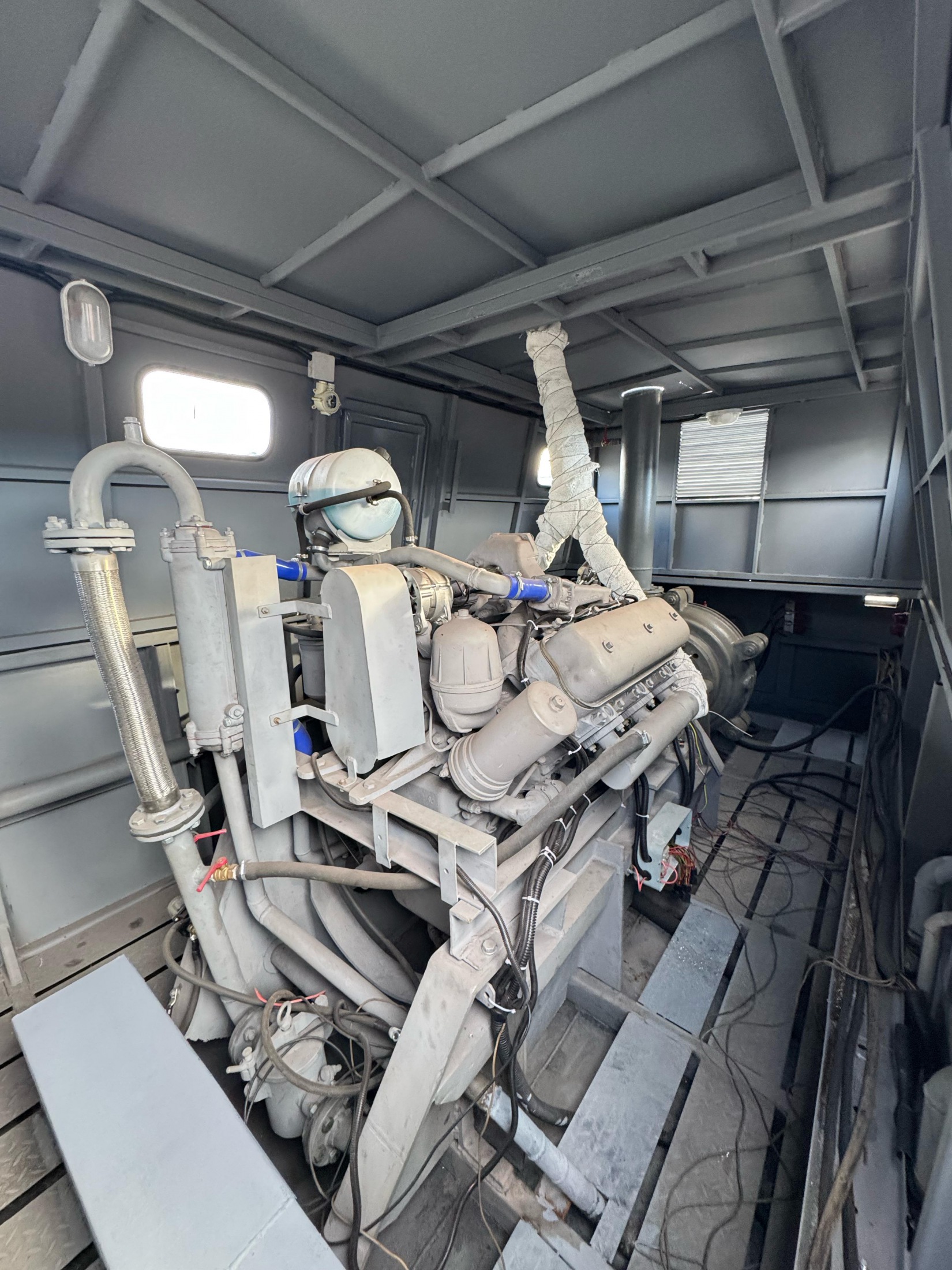

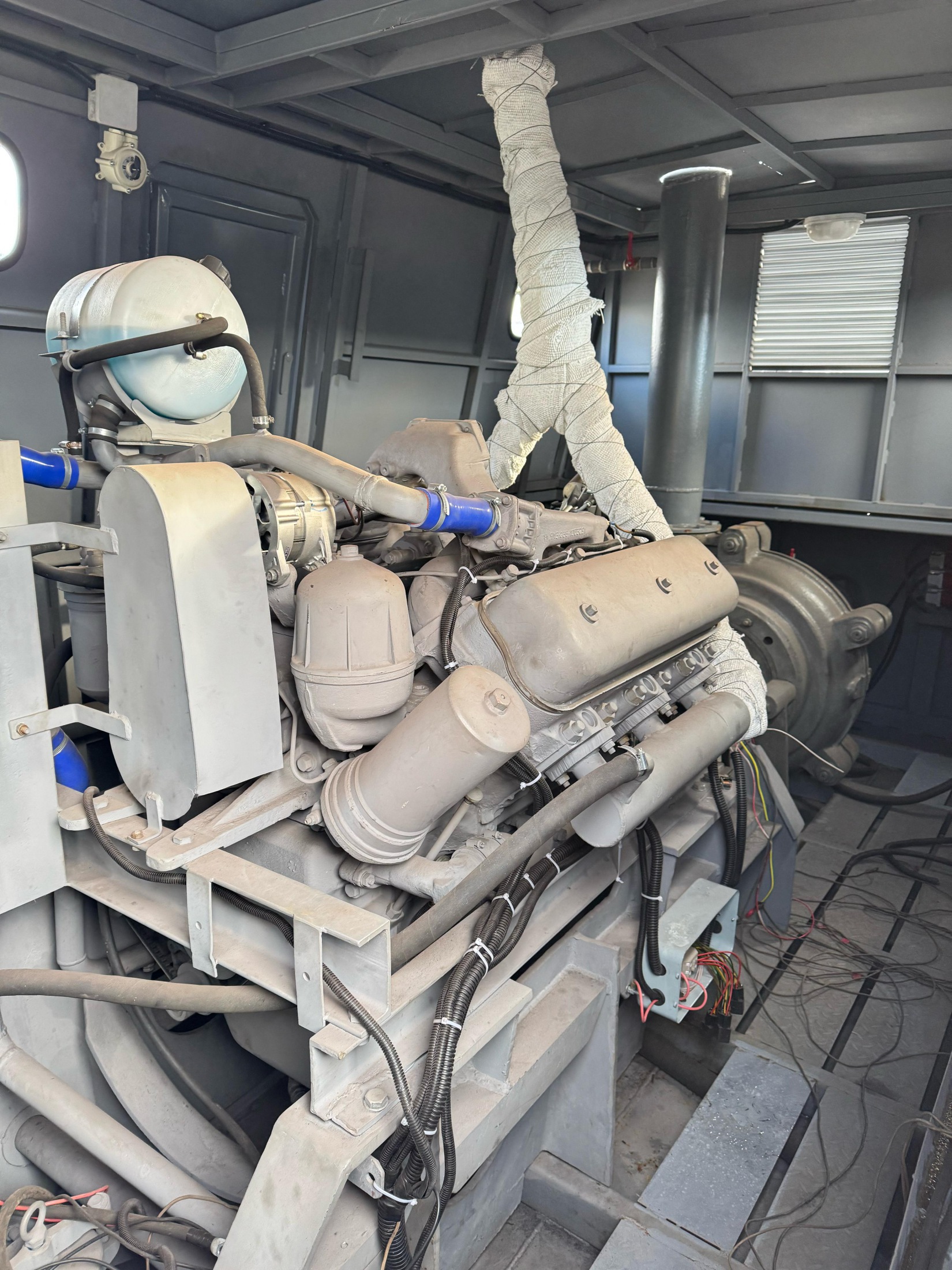

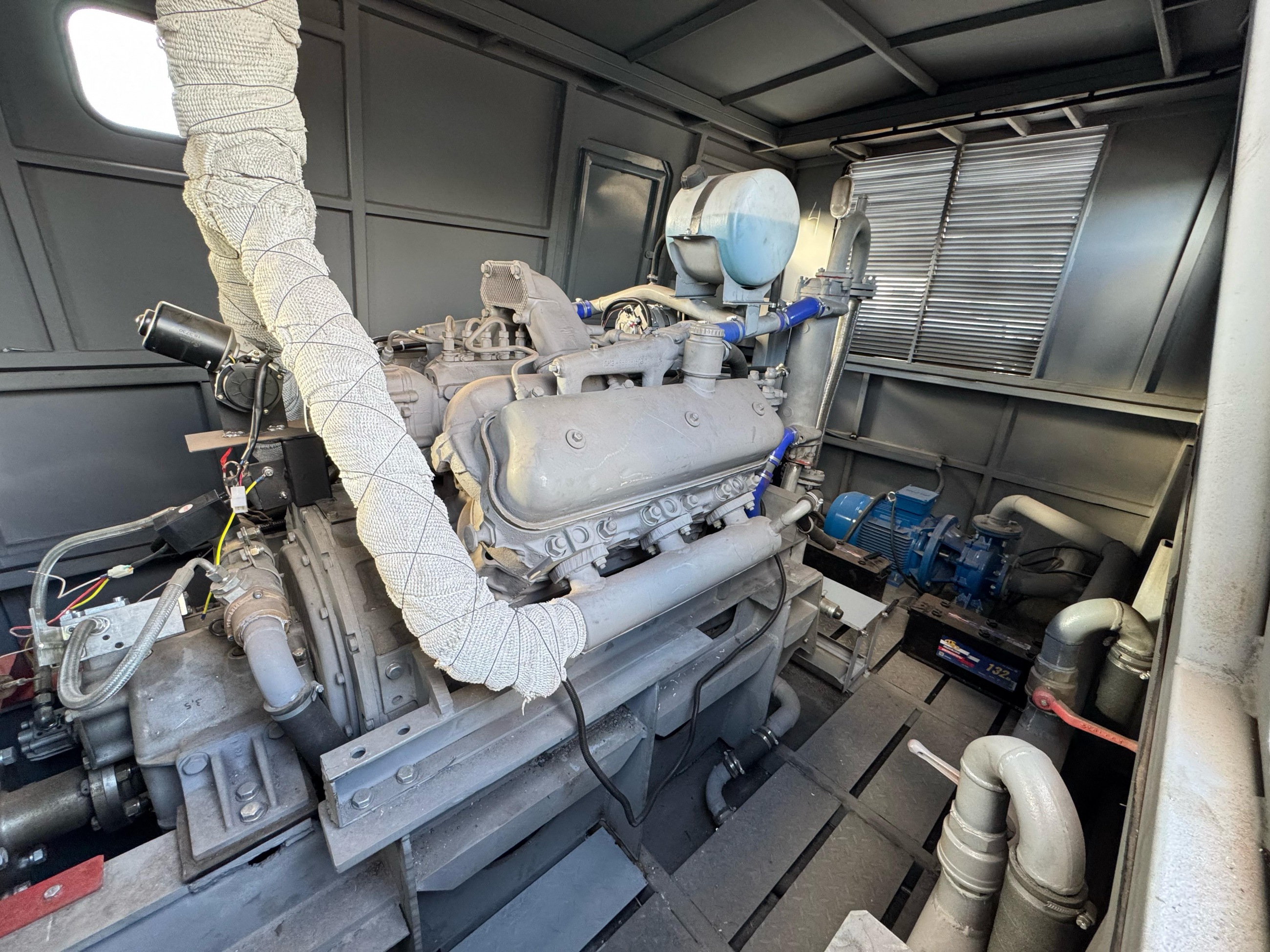

    Дизельный двигатель

    ЯМЗ 236М2

    Расположение агрегата насоса

    в трюме

    Масса землесосного снаряда без плавучего пульпопровода, т

    12,0

    Габаритная высота на плаву, м

    3,6

    Осадка в рабочем состоянии (средняя), м

    0,4

    Условный диаметр плавучего пульпопровода Ду, мм

    200

    Общий расход топлива

    35,0 л/час

    Топливный бак (1 шт), м3

    1,5

    Транспортировка автотранспорт типа «еврофура», шт.

    2

    Класс водоема по классификации речного регистра

    Р.1.2

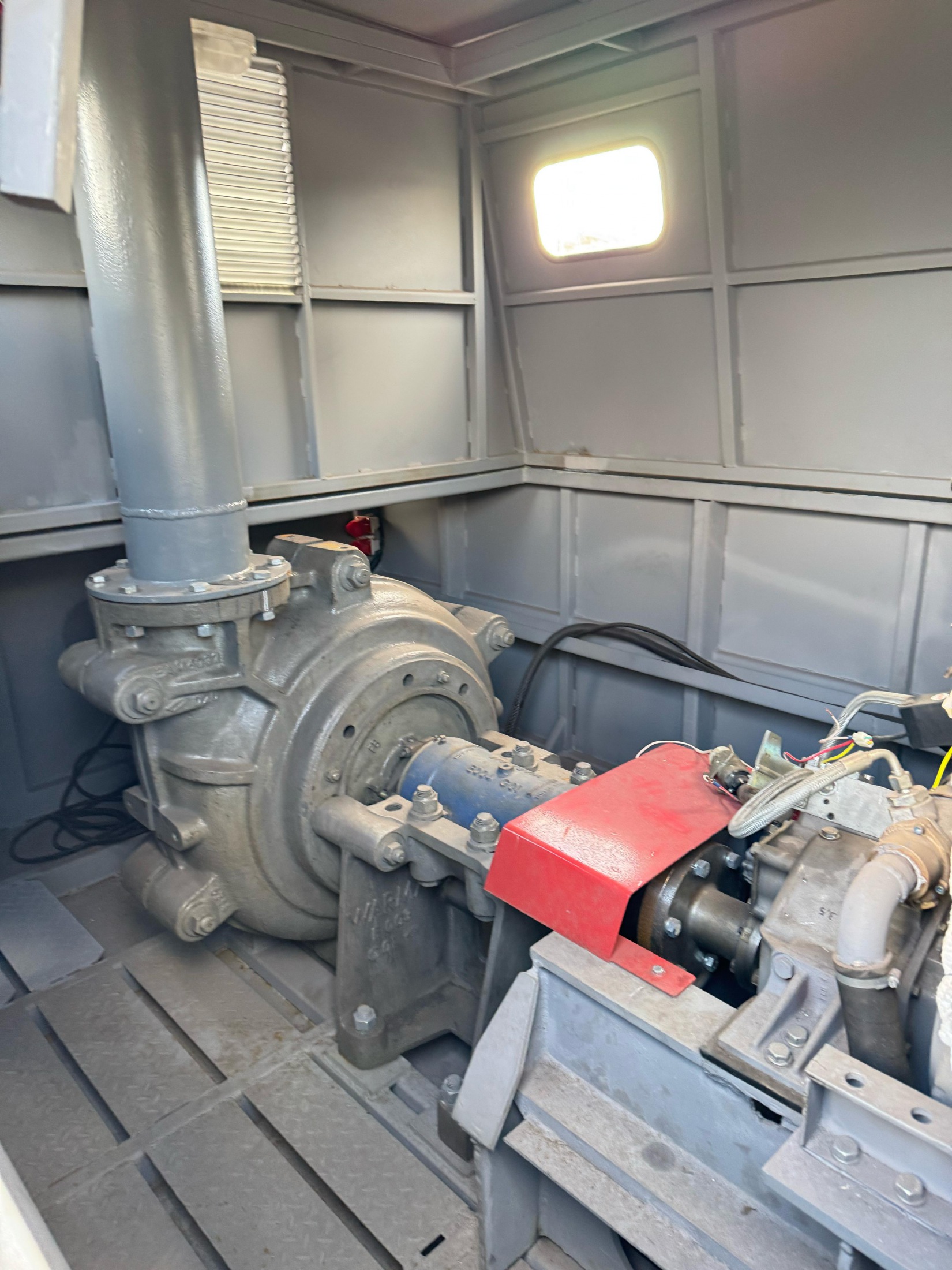

    Грунтовый насос

    Марка

    8Ш8

    Производительность по воде (пульпе) 560 м3/час

    Полный напор

    35 м

    Диаметр напорного патрубка Ду

    200 мм

    Диаметр всасывающего патрубка Ду

    250 мм

    Привод грунтового насоса

    Дизельный двигатель

    Марка

    ЯМЗ 236М2

    Номинальная мощность

    132 кВт ( 180 л.с.)

    Частота вращения коленчатого вала при номинальной мощности

    2100 об/мин

    Удельный расход топлива (при мах нагрузке)

    24 л/час

    Энергетическая установка

    Тип бортовая ДГ-80

    Марка

    ДГ-80

     Мощность номинальная, кВт

    80

    Мощность максимальная, кВт

    88

    Напряжение, В

    230/400

    Число фаз

    3

    Тип генератора

    синхронный

    Пуск

    электростартер

    Расход топлива при 75% нагрузке, л/час

    17

    Объем топливного бака, л

    260

    Гарантия, мес

    12

    Масса, кг

    1500

    Габаритные размеры ДхШхВ, мм

    2960*1050*1800

    Производитель

    Китай

    Лебедки TOR

    Тяговое усилие

    500 кг 1000 кг

    Количество

    4 шт. 1 шт

    Диаметр каната

    6 мм 10 мм

    Канатоемкость барабана

    70 м 100 м

    Мощность электродвигателя

    1.1 кВт 3 кВт
    Скорость намотки каната на 1-м слое 0,2 м/сек 0,2 м/сек

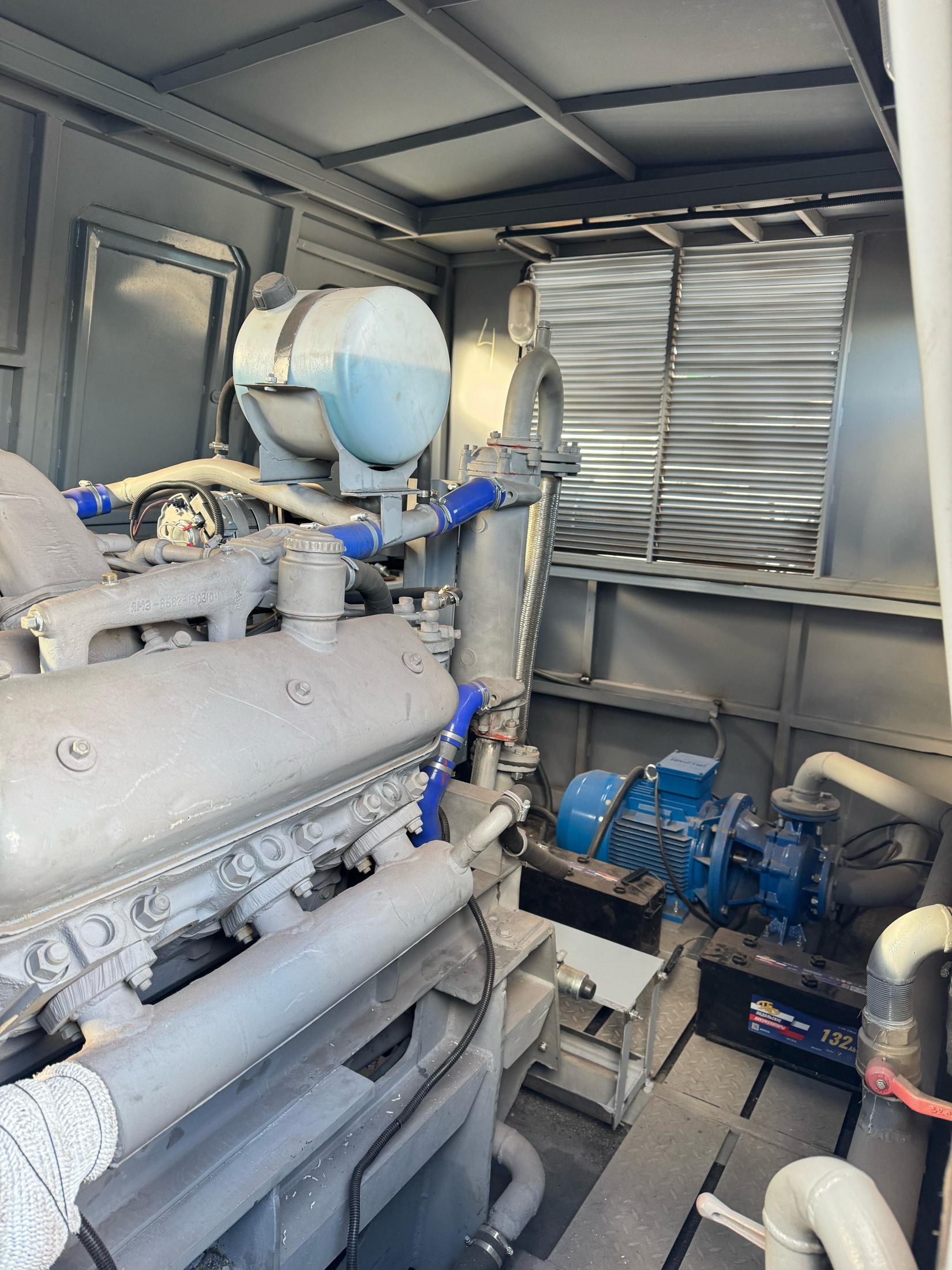

    Насосный агрегат  технической воды и гидроразмыва

    Марка насоса

    Д200-36

    Подача

    200 м3/час

    Напор

    36 м

    Марка электродвигателя

    АИР200М4

    Мощность э.д.

    37 кВт

    Частота вращения

    1500 об/мин

    Гидравлический реверс-редукутор

    Модель 120С
    Передаточное число переднего хода  1:1.94
    Передаточное число заднего хода 1:1.94
    Соеденительная муфта SAE 1 — 11"
    Коэф. передаваемой мощности, л.с./мин-1 0.136
    Передаваемая мощность, л.с. 230

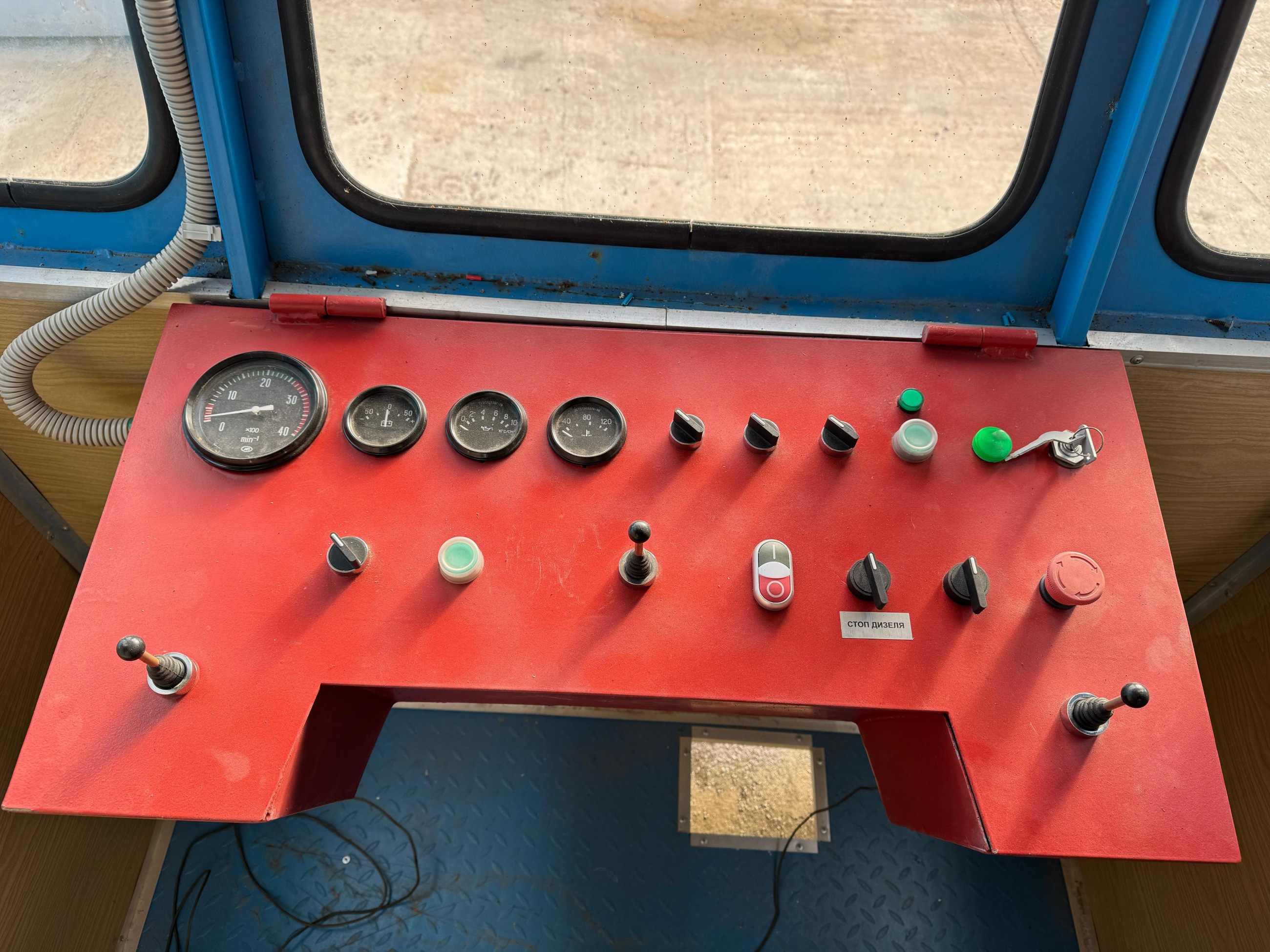

    Управление редуктором и управление запуском, остановом, регулировкой частоты вращения двигателя - электромеханическое. Пульт управления оснащен всеми необходимыми приборами для контроля работы земснаряда.

    Земснаряд может может быть изготовлен с гидрорыхлителем или с фрезерным рыхлителем.

  • Основные технические характеристики ЭЛЕКТРИЧЕСКОГО земснаряда ЗССЭ 560.35

    Тип земснаряда

    Несамоходный, перемещение якорно-тросовое, трюмного типа, разборно-транспортабельный

    Категория разрабатываемых грунтов

    I по III  (пески, глина, щебень, ПГС). Плотность 1750…1900 кг/м3

    Производительность по воде (пульпе) в оптимальной рабочей точке, м3/час

    560

    Производительность по грунту  в оптимальной рабочей точке, м3/час

    70-100

    Напор водяного столба, м

    35

    Глубина разработки, м,

    1-16

    Дальность транспортировки пульпы по горизонтали, м

    до 700

    Способ  рыхления грунта

    гидроразмыв

    Грунтовой насос марка

    8Ш8

    Электрический двигатель

    110 кВт

    Расположение агрегата насоса

    в трюме

    Масса землесосного снаряда без плавучего пульпопровода, т

    12,0

    Габаритная высота на плаву, м

    3,6

    Осадка в рабочем состоянии (средняя), м

    0,4

    Условный диаметр плавучего пульпопровода Ду, мм

    200

    Общая энергоёмкость

      150 кВт

    Транспортировка автотранспорт типа «еврофура», шт.

    2

    Класс водоема по классификации речного регистра

    Р.1.2

    Грунтовый насос

    Марка

    8Ш8

    Производительность по воде (пульпе) 560 м3/час

    Полный напор

    35 м

    Диаметр напорного патрубка Ду

    200 мм

    Диаметр всасывающего патрубка Ду

    250 мм

    Привод грунтового насоса

    Электродвигатель

    Марка

    4A315S6

    Мощность 110 кВт

    Частота
    вращения

    1000 об/мин
    Напряжение  380/660 В

    Лебедки TOR

    Тяговое усилие

    500 кг 1000 кг

    Количество

    4 шт. 1 шт

    Диаметр каната

    6 мм 10 мм

    Канатоемкость барабана

    70 м 100 м

    Мощность электродвигателя

    1.1 кВт 3 кВт
    Скорость намотки каната на 1-м слое 0,2 м/сек 0,2 м/сек

    Насосный агрегат  технической воды и гидроразмыва

    Марка насоса

    Д200-36

    Подача

    200 м3/час

    Напор

    36 м

    Марка электродвигателя

    АИР200М4

    Мощность э.д.

    37 кВт

    Частота вращения

    1500 об/мин

    Управление запуском, остановом, регулировкой частоты вращения двигателя - электромеханическое. Пульт управления оснащен всеми необходимыми приборами для контроля работы земснаряда.

    Земснаряд может может быть изготовлен с гидрорыхлителем или с фрезерным рыхлителем.

  • Доподнительное оборудование по желанию заказчика

    Датчики температуры опор подшипника Датчик насыщения пульпы
    Дополнительное наружнее освещение Радио-переговорное устройство
    Система кондиционирования трюма и багерской Система удаленного отслеживания работы земснаряда
    Топливозаправочный танкер Эжекторная головка
