Лебедки JM-0.5 JM-1 JM-2 JM-3 JM-5
Наша компания ООО "СГМ", предлагает лебедки монтажные "JM" с различными тяговыми усилиями.
Лебедка электрическая для подъема, опускания, перемещения по горизонтали на заданные расстояния и удержание разнообразных грузов и механизмов при выполнении строительных и отделочных работ, погрузочно-разгрузочных работ и других мероприятий. Допустимо использование лебедок для управления перемещениями земснарядов в забое. Недопустимо применение лебедок для подъема людей.
 |
 |
- Электродвигатель 2. Тормоз 3. Редуктор 4. Барабан 5. Выносная опора 6. Рама
Лебедка монтажная JM-0,5
| Тяговое усилие, тн/кгс | 0,5/500 |
| Канатоёмкость расчетная, м | 110 |
| Диаметр каната, мм | 7,7 |
| Расчетная скорость навивки каната на первом слое, м/мин | 28 |
| Тип тормоза |
колодочный на валу редуктора
|
| Мощность электродвигателя, кВт |
3,0 |
| Напряжение питания, В | 220/380 |
| Частота тока, Гц | 50 |
| Габариты, мм | 760х560х350 |
| Масса с канатом (кг) | 140 |
Лебедка монтажная JM-1
| Тяговое усилие, тн/кгс | 1/1000 |
| Канатоёмкость расчетная, м | 100 |
| Диаметр каната, мм | 9.3 |
| Расчетная скорость навивки каната на первом слое, м/мин | 28 |
| Тип тормоза |
колодочный на валу редуктора
|
| Мощность электродвигателя, кВт |
5,5 |
| Напряжение питания, В | 220/380 |
| Частота тока, Гц | 50 |
| Габариты, мм | 830х420х750 |
| Масса с канатом (кг) | 232 |
Лебедка монтажная JM-2
| Тяговое усилие, тн/кгс | 2/2000 |
| Канатоёмкость расчетная, м | 140 |
| Диаметр каната, мм | 13 |
| Расчетная скорость навивки каната на первом слое, м/мин | 28 |
| Тип тормоза |
колодочный на валу редуктора
|
| Мощность электродвигателя, кВт |
5,5 |
| Напряжение питания, В | 220/380 |
| Частота тока, Гц | 50 |
| Габариты, мм | 1080х920х550 |
| Масса с канатом (кг) | 450 |
Лебедка монтажная JM-3
| Тяговое усилие, тн/кгс | 3/3000 |
| Канатоёмкость расчетная, м | 210 |
| Диаметр каната, мм | 15 |
| Расчетная скорость навивки каната на первом слое, м/мин | 28 |
| Тип тормоза |
колодочный на валу редуктора
|
| Мощность электродвигателя, кВт |
11 |
| Напряжение питания, В | 220/380 |
| Частота тока, Гц | 50 |
| Габариты, мм |
1160х1020х590
|
| Масса с канатом (кг) |
550
|
Лебедка монтажная JM-5
| Тяговое усилие, тн/кгс | 5/5000 |
| Канатоёмкость расчетная, м | 170 |
| Диаметр каната, мм | 22 |
| Расчетная скорость навивки каната на первом слое, м/мин | 8 |
| Тип тормоза |
колодочный на валу редуктора
|
| Мощность электродвигателя, кВт |
11 |
| Напряжение питания, В | 220/380 |
| Частота тока, Гц | 50 |
| Габариты, мм |
1470х1170х800
|
| Масса с канатом (кг) |
850
|

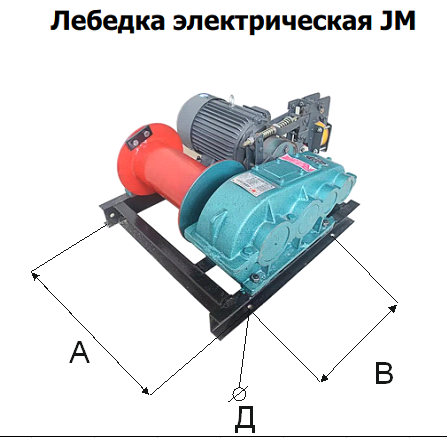

Установочные размеры
|
Модель |
JM 0,5 |
JM 1,0 |
JM 2,0 |
JM 3,0 |
JM 5,0 |
JM 10,0 |
|
A |
380 |
490 |
640 |
740 |
900 |
1300 |
|
B |
550 |
680 |
900 |
1000 |
1120 |
1630 |
|
д |
14 |
14 |
16 |
18 |
22 |
22 |
