Земснаряд проекта ЗСС 400.20 несамоходный, перемещение якорно-тросовое, разборно-транспортабельный.
Предназначен для разработки грунтов I по II (пески мелкие, пески средней крупности, песок со щебнем), добычи песка и других не рудных материалов, намыва дамб, очистки водоемов от донных отложений, наносов и проведения дноуглубительных работ.
Модернизация по итогам 2024 года.
Приобретая земснаряд нашего производства Вы можете заказать пуско-наладочные работы в которые входит:
- выезд нашей бригады специалистов
- сборка земснаряда
- спуск на воду
- обкатка оборудования для последующей надежной и безотказной работы
- обучение Вашего персонала правильным приемам работы на земснаряде
- подбор оптимальных режимов работы земснаряда для Ваших потребностей
- при необходимости консультация "на месте" об организации работы и обустройстве карьера по добыче материалов
Лизинг от наших партнёров
Основные технические характеристики ДИЗЕЛЬНОГО земснаряда ЗССд 400.20
Тип земснаряда
Дизельный, несамоходный, перемещение якорно-тросовое, трюмного типа, разборно-транспортабельный
Категория разрабатываемых грунтов
I по II (пески, глина, щебень, ПГС). Плотность 1600…1900 кг/м3
Производительность по воде (пульпе) в оптимальной рабочей точке, м3/час
400
Производительность по грунту в оптимальной рабочей точке, м3/час
35-80
Напор водяного столба, м
20
Глубина разработки, м,
1-10
Дальность транспортировки пульпы по горизонтали, м
до 350
Способ рыхления грунта
гидроразмыв
Грунтовой насос марка
Дизельный двигатель/ Эл. двигатель
ММЗ 245

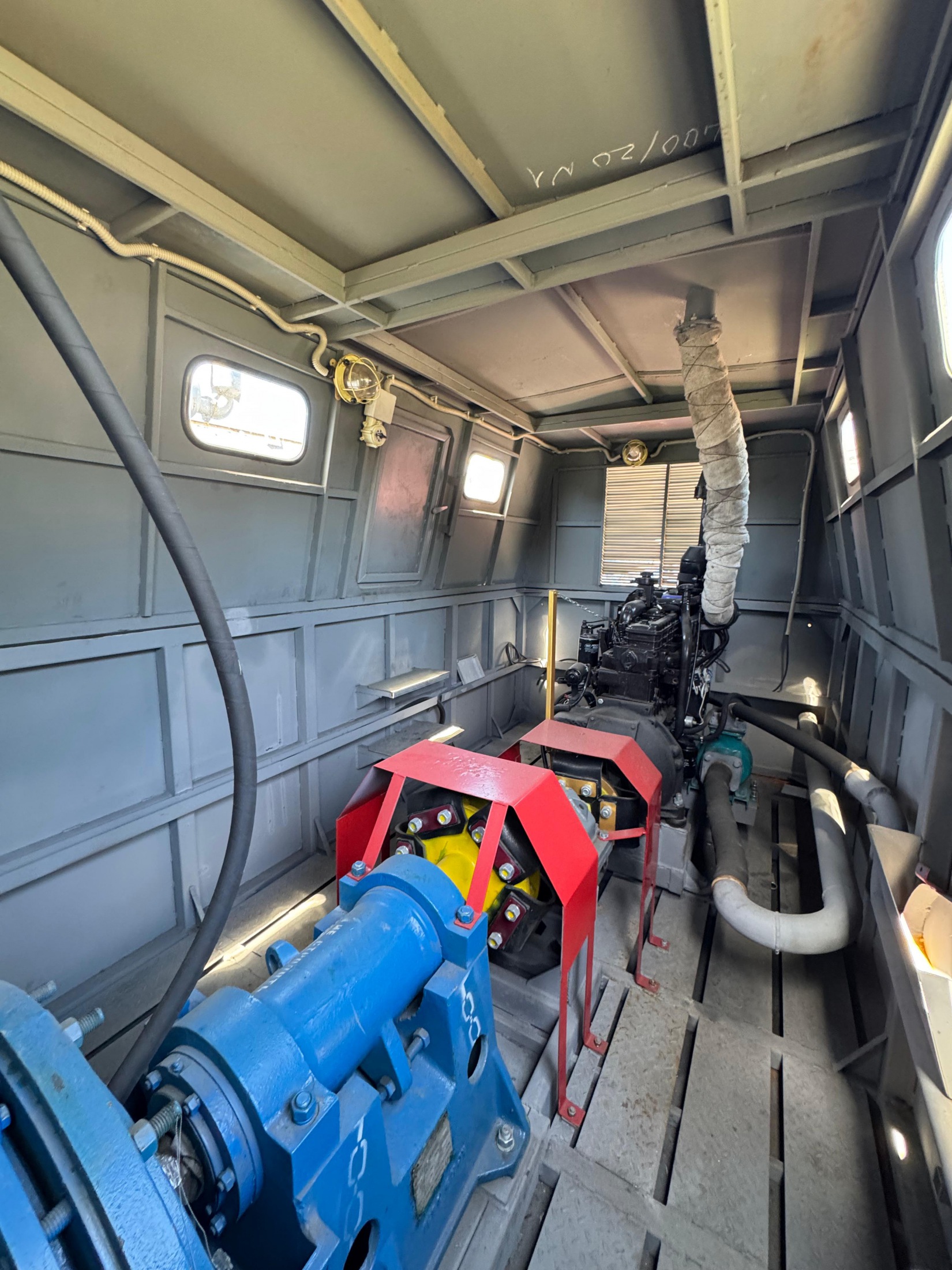

Расположение агрегата насоса
в трюме
Масса землесосного снаряда без плавучего пульпопровода, т
11,0
Габаритная высота на плаву, м
3,6
Осадка в рабочем состоянии (средняя), м
0,4
Условный диаметр плавучего пульпопровода Ду, мм
150-200
Общий расход топлива
20 л/час
Топливный бак (1 шт), м3
0,8
Транспортировка автотранспорт типа «еврофура», шт.
2

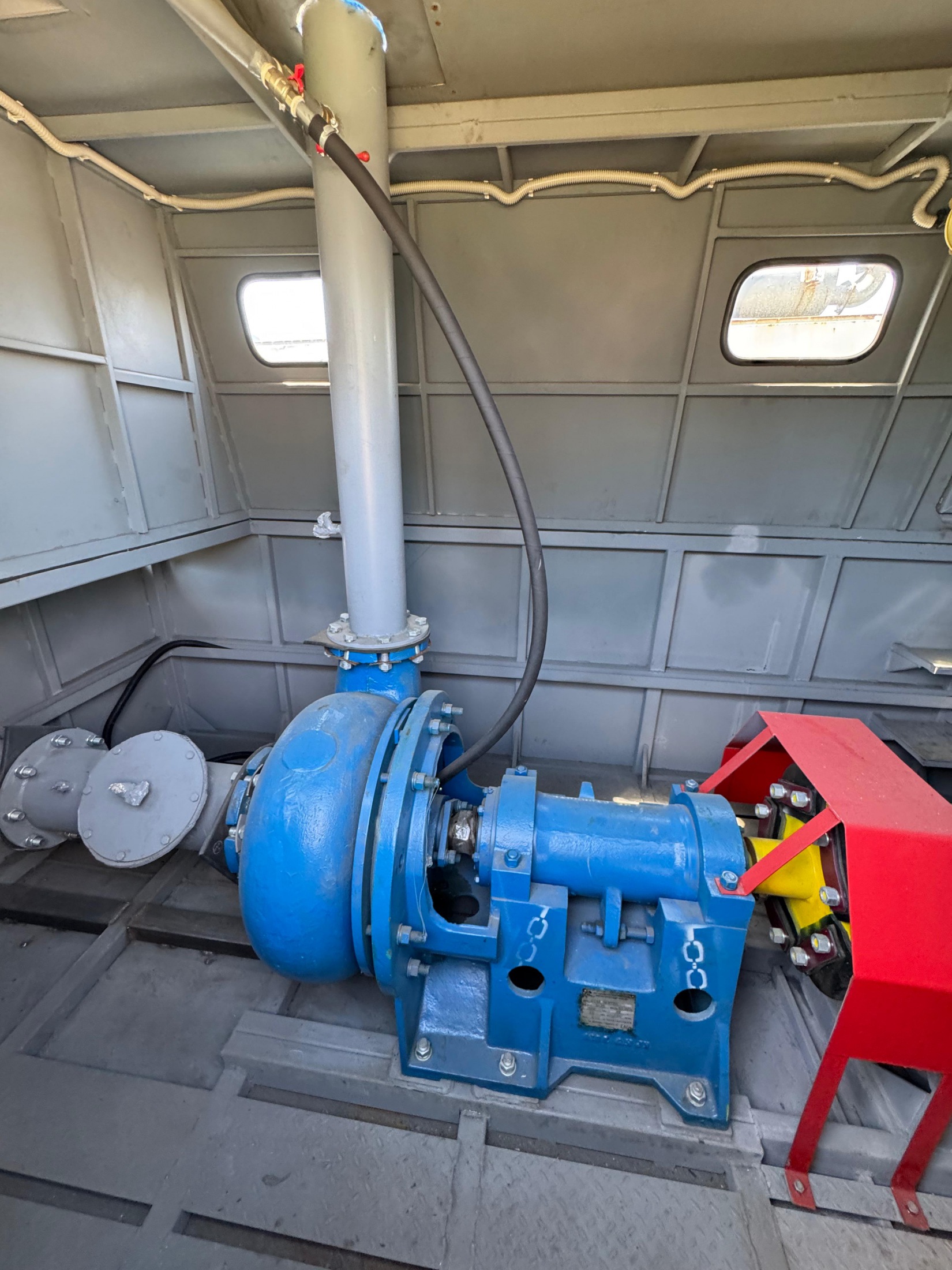

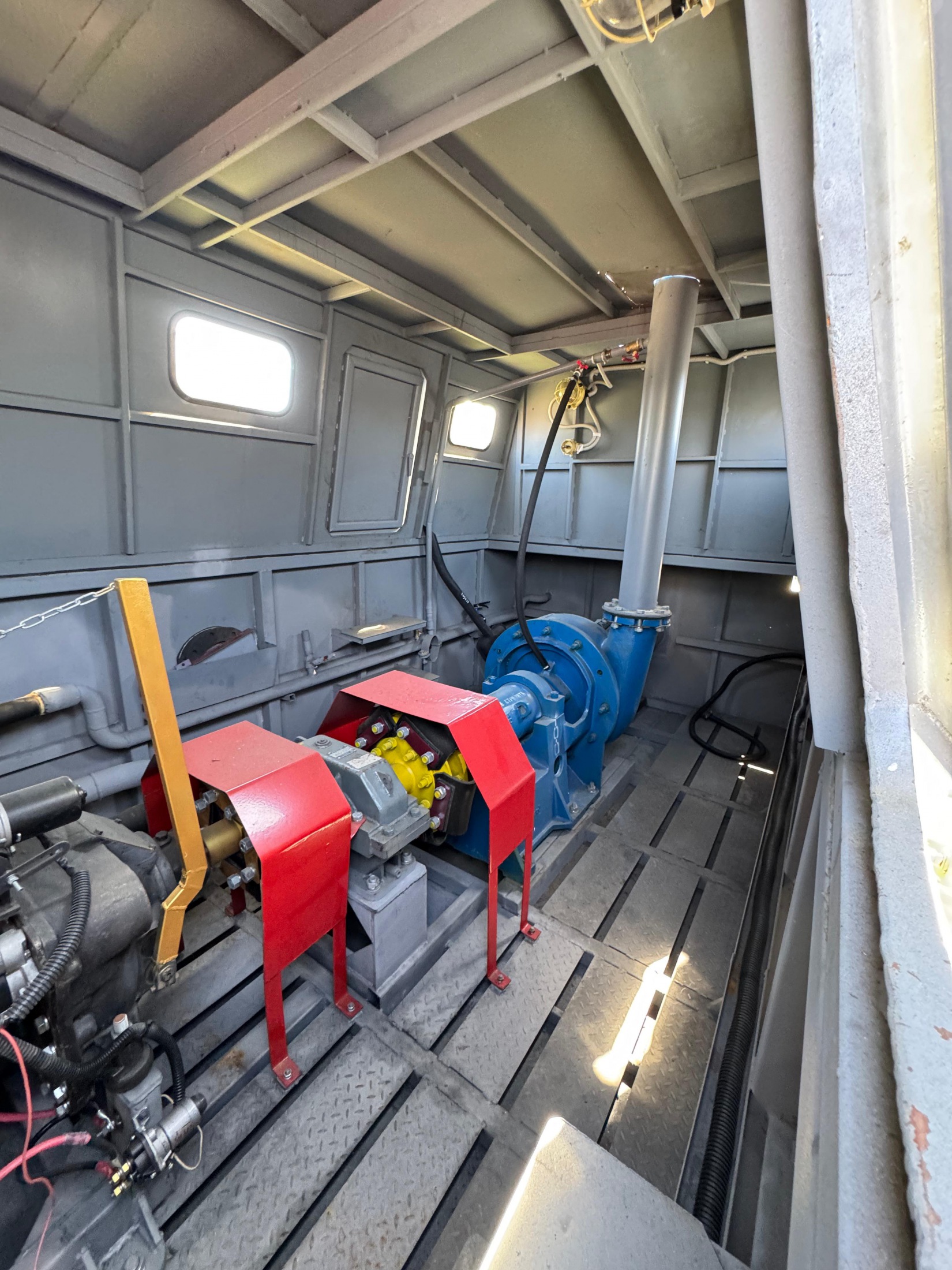

Грунтовый насос
Марка
ГрАУ 400/20
Производительность по воде (пульпе) 400 м3/час Полный напор
20 м
Диаметр напорного патрубка Ду
150 мм
Диаметр всасывающего патрубка Ду
200 мм
Привод грунтового насоса – дизель
Марка ММЗ 245
Номинальная мощность
90 кВт (122 л.с.)
Частота вращения коленчатого вала при номинальной мощности
2100 об/мин
Удельный расход топлива (при мах нагрузке)
13 л/час
Энергетическая установка
Тип бортовая ДГ-20 Марка
ДГ 20
Мощность номинальная, кВт
20
Мощность максимальная, кВт
22
Напряжение, В
230/400
Число фаз
3
Тип генератора
синхронный
Пуск
электростартер
Расход топлива при 75%нагрузке, л/час
4.8
Объем топливного бака, л
75
Гарантия, мес
12
Масса, кг
810
Габаритные размеры ДхШхВ, мм
2100*800*1250
Лебедки TOR
Тяговое усилие
500 кг 300 кг Количество
3 шт. 2 шт Диаметр каната
9 мм 6.2 мм Канатоемкость барабана
70 м 70 м Мощность электродвигателя
3 кВт 1.1 кВт Скорость намотки каната на 1-м слое 0,22 м/сек 0,3 м/сек Насосный агрегат технической воды и гидроразмыва
Марка насоса
Подача 50 м3/час
Напор 32 м
Марка электродвигателя АИР112M2
Мощность э.д. 7.5 кВт
Частота вращения
3000 об/мин
Редукутор
Модель 1ЦУ-160-2,0-ЦЦУ Передаточное число переднего хода 1:1.94 ЗИП ЗССД – 400.20
ЗИП – это запасные части, инструменты, приспособления и принадлежности, предназначенные для выполнения работ по техническому обслуживанию и устранению неисправностей.
По обслуживанию и ремонту установленных комплектующих на земснаряде обратитесь к паспортам оборудования, которые прилагаются с документацией.
No.
Наименование
Тип
Единица
Количество
Комментарии
1
2
3
4
5
6
1
Ведро
шт
1
В ящике ЗИП
2
Ключ разводной трубный №2
шт
1
В ящике ЗИП
3
Кувалда
шт
1
В ящике ЗИП
4
Молоток
шт
1
В ящике ЗИП
5
Зубило
шт
1
В ящике ЗИП
6
Плоскогубцы
шт
1
В ящике ЗИП
7
Отвертка
Плоская средняя
шт
1
В ящике ЗИП
8
Отвертка
Крест средняя
шт
1
В ящике ЗИП
9
Ключи шестигранные
Набор
1
В ящике ЗИП
10
Ключи гаечные
Рожковый/накидной 6 - 22
Набор
В ящике ЗИП
11
Ключ гаечный
Рожковый 17 х 19
шт
1
В ящике ЗИП
12
Ключ гаечный
Рожковый 27 х 30
шт
1
В ящике ЗИП
13
Ключ гаечный
Рожковый 30 х 32
шт
1
В ящике ЗИП
14
Ключ гаечный
Рожковый 36 х 41
шт
1
В ящике ЗИП
15
Ключи торцевые головки
Набор
1
В ящике ЗИП
16
Лом
Монтажный
шт
1
В ящике ЗИП
17
Шприц
шт
1
В ящике ЗИП Для прессовки масленок
18
Канат - веревка
16 мм диаметр
м
25
В ящике ЗИП
19
Изолента
шт
1
В ящике ЗИП
20
ФУМ лента
Малая катушка
шт
1
В ящике ЗИП
21
Литол
Литол-24
кг
1
В ящике ЗИП
22
Лампочка
E-27, 11Вт
шт
2
В ящике ЗИП
23*
Сальниковая набивка
Диаметр 10
м
1,5
См. по факту
24*
Сальниковая набивка
Диаметр 20
м
1,5
См. по факту
25
Прокладка
Из пористой резины
шт
1
В ящике ЗИП
26
Канализационный насос
шт
1
В ящике ЗИП
27
Шланг
Для канализационного насоса
м
20
В ящике ЗИП
28
Воронка
шт
1
В ящике ЗИП
29
Асбест
М2
2
В ящике ЗИП
30
ЗИП двигателя
Набор
1
В ящике ЗИП
31
Мультиметр
шт
1
В ящике ЗИП
32
Соединительные ваги
двойные
шт
15
В ящике ЗИП
33
Резиновые лепестки
Для соединительной муфты
Набор
1/2
В ящике ЗИП
34*
Втулочные пальцы
Для соединительной муфты
Набор
1/2
Если ЗСС с втулочно-пальцевой муфтой, если нет см. пункт 41
35
Огнетушитель порошковый
шт
1
В рубке управления
Управление запуском, остановом, регулировкой частоты вращения двигателя - электромеханическое. Пульт управления оснащен всеми необходимыми приборами для контроля работы земснаряда.
Земснаряд может может быть изготовлен с гидрорыхлителем или с фрезерным рыхлителем.
Основные технические характеристики ЭЛЕКТРИЧЕСКОГО земснаряда ЗССэ 400.20
Тип земснаряда
Электрический, несамоходный, перемещение якорно-тросовое, трюмного типа, разборно-транспортабельный
Категория разрабатываемых грунтов
I по II (пески, глина, щебень, ПГС). Плотность 1600…1900 кг/м3
Производительность по воде (пульпе) в оптимальной рабочей точке, м3/час
400
Производительность по грунту в оптимальной рабочей точке, м3/час
35-80
Напор водяного столба, м
20
Глубина разработки, м,
1-10
Дальность транспортировки пульпы по горизонтали, м
до 350
Способ рыхления грунта
гидроразмыв
Грунтовой насос марка
Электрический двигатель
75 кВт
Расположение агрегата насоса
в трюме
Масса землесосного снаряда без плавучего пульпопровода, т
10,0
Габаритная высота на плаву, м
3,6
Осадка в рабочем состоянии (средняя), м
0,4
Условный диаметр плавучего пульпопровода Ду, мм
150-200
Общая энергоёмкость
90 кВт
Транспортировка автотранспорт типа «еврофура», шт.
2
Грунтовый насос
Марка
ГрАУ 400/20
Производительность по воде (пульпе) 400 м3/час Полный напор
20 м
Диаметр напорного патрубка Ду
150 мм
Диаметр всасывающего патрубка Ду
200 мм
Привод грунтового насоса – электрический двигатель
Марка АИР 280S6
Мощность 75 кВт
Напряжение
380/660 В
Частота
вращения1000 об/мин
Лебедки TOR
Тяговое усилие
500 кг 300 кг Количество
1 шт. 4 шт Диаметр каната
9 мм 6.2 мм Канатоемкость барабана
70 м 70 м Мощность электродвигателя
3 кВт 1.1 кВт Скорость намотки каната на 1-м слое 0,22 м/сек 0,3 м/сек Насосный агрегат технической воды и гидроразмыва
Марка насоса
Подача 50 м3/час
Напор 32 м
Марка электродвигателя АИР112M2
Мощность э.д. 7.5 кВт
Частота вращения
3000 об/мин
ЗИП ЗССЭ – 400.20
ЗИП – это запасные части, инструменты, приспособления и принадлежности, предназначенные для выполнения работ по техническому обслуживанию и устранению неисправностей.
По обслуживанию и ремонту установленных комплектующих на земснаряде обратитесь к паспортам оборудования, которые прилагаются с документацией.
No.
Наименование
Тип
Единица
Количество
Комментарии
1
2
3
4
5
6
1
Ведро
шт
1
В ящике ЗИП
2
Ключ разводной трубный №2
шт
1
В ящике ЗИП
3
Кувалда
шт
1
В ящике ЗИП
4
Молоток
шт
1
В ящике ЗИП
5
Зубило
шт
1
В ящике ЗИП
6
Плоскогубцы
шт
1
В ящике ЗИП
7
Отвертка
Плоская средняя
шт
1
В ящике ЗИП
8
Отвертка
Крест средняя
шт
1
В ящике ЗИП
9
Ключи шестигранные
Набор
1
В ящике ЗИП
10
Ключи гаечные
Рожковый/накидной 6 - 22
Набор
В ящике ЗИП
11
Ключ гаечный
Рожковый 17 х 19
шт
1
В ящике ЗИП
12
Ключ гаечный
Рожковый 27 х 30
шт
1
В ящике ЗИП
13
Ключ гаечный
Рожковый 30 х 32
шт
1
В ящике ЗИП
14
Ключ гаечный
Рожковый 36 х 41
шт
1
В ящике ЗИП
15
Ключи торцевые головки
Набор
1
В ящике ЗИП
16
Лом
Монтажный
шт
1
В ящике ЗИП
17
Шприц
Для прессовки масленок
шт
1
В ящике ЗИП
18
Канат - веревка
16 мм диаметр
м
25
В ящике ЗИП
19
Изолента
шт
1
В ящике ЗИП
20
ФУМ лента
Малая катушка
шт
1
В ящике ЗИП
21
Литол
Литол-24
кг
1
В ящике ЗИП
22
Лампочка
E-27, 11Вт
шт
2
В ящике ЗИП
23*
Сальниковая набивка
Диаметр 10
м
1,5
См. по факту
24*
Сальниковая набивка
Диаметр 20
м
1,5
См. по факту
25
Прокладка
Из пористой резины
шт
1
В ящике ЗИП
26
Канализационный насос
шт
1
В ящике ЗИП
27
Шланг
Для канализационного насоса
м
20
В ящике ЗИП
28
Мультиметр
шт
1
В ящике ЗИП
29
Соединительные ваги
двойные
шт
15
В ящике ЗИП
30
Резиновые лепестки
Для соединительной муфты
Набор
1/2
В ящике ЗИП
31*
Ремни
Для клиноременной передачи
Набор
1/2
Если ЗСС с клиноременной передачей, если нет см. пункт 41
32
Огнетушитель порошковый
шт
1
В рубке управления
33
Диэлектрические перчатки
Класс защиты - 0
шт
1
В главном распределительном щите (ГРЩ)
Управление запуском, остановом, регулировкой частоты вращения двигателя - электрическое. Пульт управления оснащен всеми необходимыми приборами для контроля работы земснаряда.Земснаряд может может быть изготовлен с гидрорыхлителем или с фрезерным рыхлителем.
Доподнительное оборудование по желанию заказчика
Датчики температуры опор подшипника Датчик насыщения пульпы Дополнительное наружнее освещение Радио-переговорное устройство Система кондиционирования трюма и багерской Система удаленного отслеживания работы земснаряда Топливозаправочный танкер Эжекторная головка
