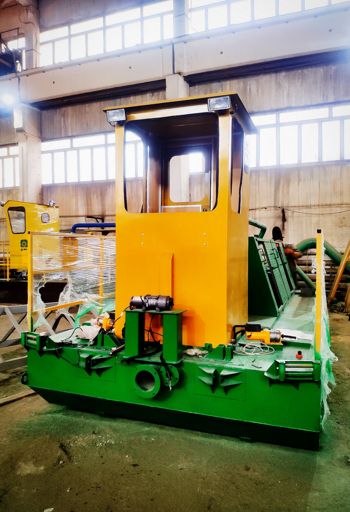

Земснаряды — основная продукция предприятия ООО НПК СпецГидроМаш (СГМ). Предприятие СГМ является одним из лидеров по производству оборудования для гидромеханизации. Основное производство земснарядов расположено в г. Ярославле — крупном промышленном центре Российской Федерации.


  увеличить ►

  увеличить ►

  увеличить  ►

  увеличить ►

  увеличить ►

  увеличить ►

Земснаряды производства предприятия СГМ работают на севере, в Сибири, на Урале, в Поволжье, в Центральной России, в южных регионах, в Средней Азии, в Закавказье, в Африке, Узбекистане.

Предприятие СГМ продуцирует земснаряды типа ЗСС разных классов. Предприятие осуществляет модернизацию, текущий и капитальный ремонты систем и механизмов оборудования для гидромеханизации и пуско-наладочные работы на объектах заказчика.

Предприятие предлагает только кондиционные земснаряды типа ЗССЭ, ЗССД, ЗССДЭ собственного производства. Они значительно отличаются привлекательными ценами от аналогичных моделей других производителей.

В наших земснарядах превалируют отечественные агрегаты. Это даёт возможность быстро и надёжно произвести замену выработавших ресурс деталей.

Земснаряды сооружаются с дизельным и электрическим приводом грунтового насоса. Предприятие осуществляет проектирование, разработку и производство земснарядов под конкретные требования заказчика на основе базовых моделей.

Каждый земснаряд производства предприятия СГМ компонуется сервисной книгой. В ней указано когда и что нужно осмотреть или заменить для надёжной и уверенной работы.

Предприятие ООО НПК СпецГидроМаш по желанию заказчика может индивидуально доукомплектовать земснаряды дополнительным оборудованием и ЗИП:

Земснаряды ООО НПК СпецГидроМаш:



Мини-земснаряд типа «ИЛ-2»


Плавучий, несамоходный (перемещение при помощи ручных лебедок), дизельный или бензиновый (по согласованию с заказчиком), палубного типа.
Применяется для очистки водоемов от ила, осадочных пород с небольшим количеством песка, других донных отложений (торф, камыш, листья).

Технические характеристики

1. Глубина разработки:
— минимальная — 0,5 м;
— максимальная — до 5 м.
2. Земснаряд может быть оборудован разными видами рыхлителей грунта:
— гидроразмыв (обеспечивается высоконапорной мотопомпой);
— высокооборотная фреза, диаметр — 0,4 м (гидропривод);
— шнек, ширина — 2,0 м (гидропривод);
— для уборки взвешенного ила применяется щелевая насадка — ширина 0,5–0,9 м в режиме «свободного всаса».
3. Дальность транспортировки пульпы по горизонтали — до 150 м.


4. Размеры земснаряда:
— длина — 5 м;
— ширина — 2,3 м;
— высота — 2,5 м.
Транспортирование осуществляется бортовым автомобилем или манипулятором.
5. Вес в собранном виде — 1,2 т.
6. Осадка в снаряженном виде — 0,3 м.


7. Дополнительный топливный бак на 40 часов работы главного агрегата.
8. Эксплуатация земснаряда допускается:
 в интервале температур  от минус 5 град. С до плюс 45 град. С;
 скорость течения в месте эксплуатации  не более 0,1 м/с;
 глубина в забое  не менее 0,5 м, высота волны  не более 0,5 м.
9. Главный агрегат  мотопомпа (может быть в дизельном и бензиновом исполнении; китайского, европейского или японского производства):
 мощность помпы  120160 м³/час (18002200 л/мин).
10. Срок изготовления  14 дней (уточняйте о наличии на складе готовой продукции).

Стоимость земснаряда "ИЛ-2" — от 750 000 руб., включая НДС.
Итоговая стоимость зависит от комплектации. В стоимость не входит пульпопровод (диаметр 100 мм).

Мини-земснаряд типа ИЛ-2 (ЗССД - 170/40)


Плавучий, несамоходный (перемещение при помощи электрических лебедок), дизельный или электрический.
Применяется для очистки водоемов, каналов, рек от донных отложений (ил, камыш, листья, торф. и др.), отстойники ГОК, а также для намыва территорий или дноуглубления.
Установленный на земснаряде главный насос грунтового типа позволяет использовать земснаряд для добычи ПГС. Конструкционное исполнение плавбазы земснаряда — трюмного или палубного типа.

Технические характеристики

1. Производительность земснаряда:
— по пульпе — 170 м³/ч;
— по грунту — 15–50 м³/ч.
2. Глубина разработки:
— свободным всасом — до 12 м;
— с гидрорыхлителем (гидроразмыв) — до 10 м;
— с фрезерным рыхлителем (фреза) — до 8 м;
— со шнеком — до 6 м.
3. Дальность транспортировки пульпы по горизонтали — до 500 м.
4. Комплектация:
— главный насос — ГраТ170/40 (подача — 170 м³/ч, напор — 40 м, мощность — 75 кВт);
— главный привод:
— дизель — Д-245 (мощность 90 кВт/115 л.с., расход топлива — 11 л/ч);
— электродвигатель — АИР (75 кВт,1500 об/мин, 380/660 В).
— насос гидроразмыва — К80-50-200 (подача — 50 м³/час, напор — 50 м, мощность — 15кВт).
— лебедки папильонажные (2 шт.), становые (2 шт.) — KCD-300 A (тяговое усилие — 0,3 т, диаметр каната — 6,2 мм, канатоемкость барабана — 70 м, мощность электродвигателя — 1,1 кВт, скорость навивки каната — 0,3–0,4 м/сек).
— лебедка рамоподьемная (ГЗУ) — KDJ-500E1 (тяговое усилие — 0,5 т, диаметр каната — 9 мм, канатоемкость барабана — 70 м, мощность электродвигателя — 3 кВт, скорость навивки каната — 12–18 м/мин).
— бортовой дизельгенератор — ДГ-20 (мощность 20 кВт, расход топлива — 6 л/час).
— устройство плавного пуска электродвигателя гидроразмыва типа «Инстар»(15 кВт).
— устройство плавного пуска главного привода (в электрическом исполнении земснаряда) типа «Инстар»(75кВт).
5. Управление земснарядом из кабины оператора (багерской) — электро-механическое.


Габаритные размеры

1. Центральный трюм (машинное отделение):
— длина — 5 м;
— ширина — 2 м;
— высота — 2 м.
2. Боковые понтоны:
— длина — 8 м;
— ширина — 0,63 м;
— высота — 0,63 м.
3. Длина земснаряда в собранном виде:
— в исполнении со свободным всасом — 19 м;
— в исполнении с гидроразмывом — 17 м;
— в исполнении с фрезой — 15 м;
— в исполнении со шнеком — 13 м.
4. Ширина земснаряда в собранном виде — 3,3 м.
5. Высота земснаряда в собранном виде — 3,5 м.
6. Соединение понтонов плавбазы — выполнено на болтах.
7. Емкость топливного бака — 0,6 м³.
8. Толщина металла днища трюма — 4 мм, боковые стенки — 3 мм, багерская, надстройки — 2 мм, боковые понтоны — 3 мм (разделены на три водонепроницаемых отсека со смотровым люком в каждом).
9. Диаметр всасывающей трубы ГЗУ — 150 мм.
10. Диаметр напорного пульпопровода — 125 мм.
11. Вес земснаряда в собранном виде — 4,5 т
12. Осадка земснаряда в снаряженном состоянии (с заправкой и экипажем) — 0,45 м.

Земснаряд транспортируется в разобранном состоянии двумя автомобилями типа «еврофура». Сборка земснаряда к спуску на воду занимает — 2,5—3 часа.


Срок изготовления — 21 день (уточняйте о наличии на складе готовой продукции)
Стоимость земснаряда ЗССД-170.40 — от 1 900 000 руб., включая НДС.



Земснаряд ЗССД-350.40


Земснаряд плавучий, несамоходный (перемещение при помощи электрических лебедок), исполнение - дизельный или электрический. Применяется для очистки водоемов, каналов, рек - от донных отложений (ил, камыш, листья, торф и др.), очистка отстойников ГОК, а также для намыва территорий или дноуглубления.
Устанавливаемый на земснаряде грунтовый насос позволяет использовать земснаряд для добычи ПГС. Конструкционное исполнение плавбазы земснаряда в зависимости от комплектации — трюмного или палубного типа.

Технические характеристики

1. Производительность земснаряда:
— по пульпе — 350 м³/ч;
— по грунту — 35–75 м³/ч.
2. Глубина разработки:
— свободным всасом — до 14 м;
— с гидрорыхлителем(гидроразмыв) — до 12 м;
— с фрезерным рыхлителем(фрезой) — до 8 м;
— со шнеком — до 6 м.
3. Дальность транспортировки пульпы по горизонтали:
— при диаметре напорного пульпопровода 150 мм — до 700 м;
— при диаметре напорного пульпопровода 200 мм — до 500 м.


4. Комплектация:
— главный насос — ГраТ350/40 (подача — 350 м³/ч, напор — 40 м, частота вращения — 1000 об/мин, установленная мощность насоса — 132 кВт, максимальный размер твердых частиц — до 40 мм);
— главный привод:
— дизель — ЯМЗ-236НЕ (мощность — 169 кВт, расход топлива — 35 л/ч);
— электродвигатель — АИР (132 кВт, 1000 об/мин, 380/660 В);
— промежуточный редуктор — 1ЦУ-160-2-21-ЦЦ-2У;
— насосный агрегат гидроразмыва — К80-50-200 (подача — 50 м³/час, напор — 50 м, мощность электродвигателя — 15 кВт);
— лебедки папильонажные (2 шт.), становые (2 шт.) — KCD-300А (тяговое усилие — 300 кг, диаметр каната — 6,2 мм, канатоемкость барабана — 70 м, мощность электродвигателя — 1,1 кВт, скорость навивки каната — 0,3–0,4 м/с);
— лебедка рамоподьемная (ГЗУ) — KDJ-500У1 (тяговое усилие — 500 кг, диаметр каната — 9 мм, канатоемкость барабана — 70 м, мощность электродвигателя — 3 кВт, скорость навивки каната — 12–18 м/мин);
— бортовой дизель-генератор — АД-30Т-400 (мощность — 30 кВт, расход топлива — 14 л/час);
— устройство плавного пуска электродвигателя гидроразмыва типа «Инстар» (15 кВт);
— устройство плавного пуска главного электродвигателя типа «Инстар» (132 кВт).
5. Управление зеснарядом из кабины оператора (багерской) — электро-механическое.

Габаритные размеры

1. Центральный трюм(машинное отделение):
— длина — 6 м,
— ширина — 2 м,
— высота — 2 м.
2. Боковые понтоны:
длина — 9 м;
ширина — 0,63 м;
высота — 0,63 м.
3. Длина земснаряда в собранном виде:
— в исполнении со свободным всасом — 22 м;
— в исполнении с гидроразмывом — 20 м;
— в исполнении с фрезой — 16 м;
— в исполнении со шнеком — 14 м.
4. Ширина земснаряда в собранном виде — 3,3 м.
5. Высота земснаряда в собранном виде — 3,5 м.
6. Диаметр всасывающей трубы ГЗУ — 200 мм.
7. Диаметр напорного пульпопровода — 150(200) мм.
8. Соединение понтонов плавбазы — выполнено на болтах.
9. Емкость топливного бака — 0,6 м³.
10. Толщина металла:
— днища трюма — 4 мм;
— боковые поверхности — 4 мм;
— багерская, надстройки — 2 мм;
— боковые понтоны — 3 мм (разделены на три водонепроницаемых отсека со смотровым люком в каждом);
— палубная поверхность — 3 мм.
11. Вес земснаряда — 9 т.
12. Осадка в снаряженном состоянии (с заправкой и экипажем) — 0,5 м.

Земснаряд транспортируется в разобранном виде двумя автомобилями типа «еврофура». Сборка земснаряда для спуска на воду занимает — 2,5–3 ч. Комплектация земснаряда может быть изменена изготовителем по согласованию с заказчиком. Срок изготовления — 35 дней (уточняйте о наличии на складе готовой продукции).

Стоимость земснаряда ЗССД-350.40 — от 3 500 000 руб., включая НДС.



Земснаряд ЗССД-700.40


Земснаряд ЗССД-700.40 — плавучий, несамоходный (перемещение при помощи электрических лебедок), дизельный или электрический, применяется для очистки водоемов, каналов, рек от донных отложений, отстойники ГОК, а также для дноуглубления и намыва территорий под застройку, дамб.
Устанавливаемый на земснаряде грунтовый насос позволяет использовать земснаряд для добычи ПГС. Конструкционное исполнение плавбазы земснаряда в зависимости от комплектации — трюмного или палубного типа.

Технические характеристики

1. Производительность земснаряда:
 по пульпе  700 м³/час;
 по грунту  70120 м³/час.
2. Глубина разработки:
 свободным всасом  до 16 м;
 с гидрорыхлителем (гидроразмыв)  до 14 м;
 с фрезерным рыхлителем (фреза)  до 8 м;
3. Дальность траспортировки пульпы горизонтали:
 при диаметре пульпопровода 200 мм до 800 м;
 при диаметре пульпопровода 250 мм 600 м.


4. Комплектация:
— главный насос — ГРАТ 700/40 (подача — 700 м³/час, напор — 40 м, частота вращения -1000 об/мин, установленная мощность насоса — 175 кВт, максимальный размер твердых частиц — до 50 мм);
— привод:
а). Дизельный двигатель — ЯМЗ-238 М² (мощность — 176 кВт, расход топлива — 40 л/час);
б). Электрический двигатель — 5АМН350 М6 (200 кВт, 1000 об/мин, 380/660 В)
— промежуточный редуктор — СБ.525-00-4;
— насосный агрегат гидроразмыва — 1Д315/50а (подача — 300 м³/час, напор — 42 м, мощность электропривода — 55 кВт);
— лебедки папильонажные (2 шт.), становые (2 шт.) — ЛМ-2 (тяговое усилие — 2 т, диаметр каната -16 мм, канатоемкость барабана — 70 м, мощность электродвигателя — 5,5 кВт, скорость навивки каната — 0,3–0,4 мм/с);
— лебедка рамоподьемная (ГЗУ) — ЛМ-3 (тяговое усилие — 3 т, диаметр каната -18 мм, канатоемкость — 70 м, мощность электродвигателя — 7,5 кВт, скорость навивки каната — 0,3 м/с);
— бортовой дизель-генератор ДГ-60 (основная мощность — 60 кВт, расход топлива — 18 л/ч);
— топливный бак земснаряда — 1 шт. (емкость — 1,8 м³).
5. Пульпопроводы:
— всасывающий — диаметр 273 мм;
— напорный — диаметр 200 мм или 250 мм (по согласованным условиям добычи).


Габаритные размеры

1. Центральный трюм (машинное отделение):
— длина — 7,0 м,
— ширина — 2,4 м,
— высота — 2,1 м;
2. Боковые понтоны:
— длина — 10,5 м,
— ширина — 1,25 м,
— высота — 0,75 м;
3. Толщина металла:
— днища трюма — 4 мм,
— боковые поверхности — 4 мм,
— кабина оператора (багерская), надстройки — 2 мм,
— палубная часть — 3 мм;
4. Вес земснаряда в снаряженном состоянии (с заправкой и экипажем) — 18 т;
5. Осадка в рабочем положении — 0,7 м
6. Габариты земснаряда ЗССД-700.40 в собранном состоянии:
— длина в исполнении со свободным всасом — 24 м;
— длина в исполнении с гидроразмывом — - 22 м;
— длина в исполнении с фрезой — 19 м;
— ширина — 4,9 м;
— высота — 3,6 м.

Транспортировка в разобранном виде осуществляется тремя автомобилями типа "еврофура". Сборка на месте эксплуатации для спуска на воду в течении 4-6 ч. Срок изготовления земснаряда ЗССД-700.40 — 60 дней ( уточняйте наличии на складе готовой продукции).

Стоимость земснаряда ЗССД-700.40 - от 6 500 000 руб., включая НДС.



Земснаряд ЗССД - 800.40


Земснаряд ЗССД-800.40 — плавучий, несамоходный (перемещение при помощи электрических лебедок), дизельный или электрический, применяется для очистки водоемов, каналов, рек от донных отложений, отстойники ГОК, а также дноуглубления и намыва территорий под застройку, дамб.
Устанавливаемый на земснаряде грунтовый насос позволяет использовать земснаряд для добычи ПГС. Конструкционное исполнение плавбазы земснаряда в зависимости от комплектации — трюмного или палубного типа.

Технические характеристики

1. Производительность земснаряда:
— по пульпе — 800 м³/час;
— по грунту — 100–170 м³/час.
2. Глубина разработки:
— свободным всасом — до 16 м;
— с гидрорыхлителем (гидроразмыв) — до 14 м;
— с фрезерным рыхлителем (фреза) — до 8 м;
3. Дальность траспортировки пульпы по горизонтали:
— при диаметре пульпопровода 200 мм — 800 м;
— при диаметре пульпопровода 250 мм — 600 м.


4. Комплектация:
 главный насос  ГРУТ-800/40 (подача  800 м³/час, напор  40 м, частота вращения  1000 об/мин, установленная мощность насоса  230 кВт, максимальный размер твердых частиц  до 80 мм);
 главный привод:
а) Дизельный  ЯМЗ-238 М² (мощность  176 кВт, расход топлива  40 л/ч);
б) Электрический  5АМН350 М6 (200 кВт,1000 об/мин, 380/660 В)
 промежуточный редуктор  СБ.525-00-4;
 насосный агрегат гидроразмыва  К150-125-315 (подача  200 м³/час, напор  32 м, мощность электропривода  30 кВт);
 лебедки папильонажные передние (2 шт.)  ЛМ-2 (тяговое усилие  2 т, диаметр каната  16 мм, канатоемкость барабана  80 м, мощность электродвигателя  7,5 кВт, скорость навивки каната  0,30,4 мм/с);
 лебедки задние (становые) (2 шт.)  ЛМ-2 (тяговое усилие  2 т, диаметр каната  16 мм, канатоемкость барабана  80 м, мощность электродвигателя  7,5 кВт, скорость навивки каната  0,3  0,4 мм/с);
 лебедка рамоподьемная (ГЗУ)  ЛМ-3 (тяговое усилие  3 т, диаметр каната -16.5 мм, канатоемкость  60 м, мощность электродвигателя  7,5 кВт, скорость навивки каната  0,3 м/с);
 бортовой дизель-генератор ДГ-60 (основная мощность  60 кВт, расход топлива  18 л/ч);
 Топливный бак земснаряда  2 шт. (емкость  2.0 м³).
5. Пульпопроводы:
 всасывающий  диаметр 273 мм;
 напорный  диаметр 200 мм или 250 мм (по согласованным условиям добычи).


Габаритные размеры

1. Центральный трюм (машинное отделение):
 длина  7,0 м,
 ширина  2,4 м,
 высота  2,1 м;
2. Боковые понтоны:
 длина  10,5 м,
 ширина  1,25 м,
 высота  1,25 м;
3. Толщина металла:
 днища трюма  4 мм,
 боковые поверхности  4 мм,
 кабина оператора (багерская), надстройки  2 мм,
 палубная часть  3 мм;
4. Вес земснаряда в снаряженном состоянии (с заправкой и экипажем)  18 т;
5. Осадка в рабочем положении  0,7 м
6. Габариты земснаряда ЗССД-800.40 в собранном состоянии:
 длина в исполнении со свободным всасом  24 м;
 длина в исполнении с гидроразмывом  22 м;
 длина в исполнении с фрезой  19 м;
 ширина  4,9 м;
 высота  3,6 м

Транспортировка в разобранном виде осуществляется тремя автомобилями типа «еврофура». Сборка на месте эксплуатации для спуска на воду в течении 46 часов. Срок изготовления земснаряда ЗССД800.40  60 дней (уточняйте  возможно наличие на складе готовой продукции).

Стоимость земснаряда ЗССД-800.40  от 6 600 000 руб., включая НДС.



Земснаряд ЗССД - 1400.40

Земснаряд ЗССД-1400.40 - плавучий, несамоходный (перемещение при помощи электрических лебедок), дизельный или электрический, применяется для очистки водоемов, каналов, рек от донных отложений, отстойники ГОК, а также дноуглубления и намыва территорий под застройку, дамб.
Устанавливаемый на земснаряде грунтовый насос позволяет использовать земснаряд для добычи ПГС. Конструкционное исполнение плавбазы земснаряда в зависимости от комплектации — трюмного или палубного типа.

Технические характеристики

1. Производительность земснаряда:
 по пульпе  1400 м³/час;
 по грунту  140260 м³/час.
2. Глубина разработки:
 свободным всасом  до 16 м;
 с гидрорыхлителем (гидроразмыв)  до 14 м;
 с фрезерным рыхлителем (фреза)  до 8 м;
3. Дальность траспортировки пульпы горизонтали:
 при диаметре пульпопровода 250 мм 900 м;
 при диаметре пульпопровода 300 мм 700 м
4. Комплектация:
 главный насос  ГРУТ 1400/40 (подача  1400 м³/час, напор  40 м, установленная мощность насоса  330 кВт, максимальный размер твердых частиц  до 120 мм);

 главный привод:
а) дизельный  ЯМЗ-240 НМ2 (мощность  368 кВт, расход топлива  45 л/ч);
б) электрический  315 кВт
 промежуточный редуктор  СБ 1225-00-5
 насосный агрегат гидроразмыва  1Д315/50 (подача  50 м³/час, напор  50 м, мощность электропривода  75 кВт);
 лебедки папильонажные передние (2 шт.)  ЛМ-2 (тяговое усилие  2 т, диаметр каната -16 мм, канатоемкость барабана  60 м, мощность электродвигателя  5,5 кВт, скорость навивки каната  0,30,4 мм/с);
 лебедки задние (становые, 2 шт.)  ЛМ-2 (тяговое усилие  2 т, диаметр каната -16 мм, канатоемкость барабана  60 м, мощность электродвигателя  5,5 кВт, скорость навивки каната  0,3  0,4 мм/с);
 лебедка рамоподьемная (ГЗУ)  ЛМ-3 (тяговое усилие  3 т, диаметр каната  24 мм, канатоемкость  60 м, мощность электродвигателя  7,5 кВт, скорость навивки каната  0,3 м/с);
 бортовой дизель-генератор АД-100 (основная мощность  100 кВт, расход топлива  31 л/ч);
 топливный бак земснаряда  1 шт. (емкость  2.0 т).5.
5. Пульпопроводы:
 всасывающий  диаметр 273 мм;
 напорный  диаметр 250 мм или 300 мм (по согласованным условиям добычи).

Габаритные размеры

1. Центральный трюм (машинное отделение):
 длина  7,5 м;
 ширина  2,4 м;
 высота  2,0 м.
2. Боковые понтоны:
 длина  11,5 м;
 ширина  1,25 м;
 высота  0.75 м.
3. Толщина металла:
 днища трюма  5 мм;
 боковые поверхности  4 мм;
 кабина оператора (багерская), надстройки  2 мм;
 надстройки  2 мм;
 палубная часть  3 мм.
4. Вес земснаряда в снаряженном состоянии (с заправкой и экипажем)  22 т.
5. Осадка в рабочем положении  0,28 м.
6. Габариты земснаряда ЗССД1400.40 в собранном состоянии:
 длина в исполнении со свободным всасом  22 м;
 длина в исполнении с гидроразмывом  20 м;
 длина в исполнении с фрезой  16 м;
 ширина  5.4 м;
 высота  3.6 м.


Транспортировка в разобранном виде осуществляется тремя автомобилями типа "еврофура". Сборка на месте эксплуатации для спуска на воду в течении 4-6 часов. Срок изготовления земснаряда ЗССД-1400.40 - 45 дней ( уточняйте о наличии на складе готовой продукции ).

Стоимость земснаряда ЗССД-1400.40:
- от 11 200 000 руб., включая НДС (фреза);
- от 10 000 000 руб., включая НДС (гидроразмыв).



Земснаряд ЗССД - 1600.25


Земснаряд ЗССД-1600.25 - плавучий, несамоходный (перемещение при помощи электрических лебедок), дизельный или электрический, применяется для очистки водоемов, каналов, рек от донных отложений, отстойники ГОК, а также дноуглубления и намыва территорий под застройку, дамб.
Устанавливаемый на земснаряде грунтовый насос позволяет использовать земснаряд для добычи ПГС. Конструкционное исполнение плавбазы земснаряда в зависимости от комплектации — трюмного или палубного типа.

Технические характеристики

1. Производительность земснаряда:
— по пульпе — 1600 м³/час;
— по грунту — 100–220 м³/час.
2. Глубина разработки:
— свободным всасом — до 18 м;
— с гидрорыхлителем (гидроразмыв) — до 16 м;
— с фрезерным рыхлителем (фреза) — до 7 м;
3. Дальность траспортировки пульпы горизонтали:
— при диаметре пульпопровода ДУ 250 мм — до 500 м;
— при диаметре пульпопровода ДУ 300 мм — до 350 м.
Комплектация:
— главный насос — ГРУ 1600/25 (подача — 1400 м³/час, напор — 25 м, частота вращения — 750 об/мин, установленная мощность насоса — 315 кВт, максимальный размер твердых частиц — до 100 мм);
— главный привод:
а). дизельный — ЯМЗ-7511 (мощность — 294 кВт, расход топлива — 194 г/кВт, ч);
б). электрический — 315 кВт
промежуточный редуктор — СБ-1225-00-5;

— насосный агрегат гидроразмыва — 1Д315/50а (подача — 315 м³/час, напор — 42 м, мощность электропривода — 55 кВт);
— лебедки папильонажные передние (2 шт.) — ЛМ-2 (тяговое усилие — 2 т, диаметр каната -16 мм, канатоемкость барабана — 60 м,
— мощность электродвигателя — 5,5 кВт,
— скорость навивки каната — 0,3–0,4 мм/с;
— лебедки задние (становые) (2 шт.) — ЛМ-2 (тяговое усилие — 2 т, диаметр каната - 16 мм, канатоемкость барабана — 60 м, мощность электродвигателя — 5,5 кВт, скорость навивки каната — 0,3 — 0,4 мм/с);
— лебедка рамоподьемная (ГЗУ) — ЛМ-3 (тяговое усилие — 3 т, диаметр каната -24 мм, канатоемкость — 60 м, мощность электродвигателя — 7,5 кВт, скорость навивки каната — 0,3 м/с);
— бортовой дизель-генератор АД-100 (основная мощность  100 кВт, расход топлива  31 л/ч);
— топливный бак земснаряда — 1 шт. (емкость — 1.7 т.).
4. Пульпопроводы:
— всасывающий — диаметр 250 — ДУ 300 мм;
— напорный — диаметр 250 мм или 30 мм (по согласованным условиям добычи).

Габаритные размеры

1. Центральный трюм (машинное отделение):
— длина — 7.5 м;
— ширина — 2,4 м;
— высота — 2,0 м.
2. Боковые понтоны:
— длина — 10 м;
— ширина — 1,25 м;
— высота — 0.75 м.
3. Толщина металла:
— днища трюма — 5 мм;
— боковые поверхности — 4 мм,
— надстройки — 2 мм,
— палубная часть — 3 мм;
4. Кабина оператора (багерская):
— длинна — 1.2 м;
— ширина 1.7 м;
— высота 2.0 м.
5. Вес земснаряда в снаряженном состоянии (с заправкой и экипажем) — 21 т;
6. Осадка в рабочем положении — 0,28 м.
7. Габариты земснаряда ЗССД—1600.25 в собранном состоянии:
— длина в исполнении со свободным всасом — 22 м;
— длина в исполнении с гидроразмывом — 20 м;
— длина в исполнении с фрезой — 16 м;
— ширина — 5.4 м;
— высота — 3.6 м.

Транспортировка в разобранном виде осуществляется тремя автомобилями типа «еврофура». Сборка на месте эксплуатации для спуска на воду в течении 4–6 часов. Срок изготовления земснаряда ЗССД—1600.25 — 45–60 дней (уточняйте о наличии на складе готовой продукции).

Стоимость земснаряда ЗССД-1600.25:
— от 10 850 000 руб., включая НДС (фреза).
— от 9 100 000 руб., включая НДС (гидроразмыв).



Купить Земснаряд:

Для заказа Земснаряда, либо уточнения его окончательной стоимости, загрузите опросный лист (Загрузить), заполнив его отправьте на эл. почту:
kna_2005@mail.ru

Процесс производства земснарядов СпецГидроМаш:




Предприятие «СпецГидроМаш» – Ваш надежный партнер
Директор: 8(910) 816-50-74. Приёмная 8:00-17:00 (4852)94-02-66.

Новости и объявления

Связь по "VIBER"

Дополнительную консультацию по всем вопросам касательно земснарядов так же можно получить посредством интернет приложения "Viber", номер для связи через приложение +79807466385 (Анастасия Николаевна, менеджер СГМ по земснарядам)

Новая новость или объявление


Оборудование предприятия «СпецГидроМаш» для нужд горно-обогатительного комплекса «Вернинское»

В 2017 году торгово-производственное предприятие «СпецГидроМаш» осуществило поставки оборудование для очистки хвостохранилища и транспортировки илов на территории горно-обогатительного комплекса на базе золоторудного месторождения «Вернинское».

Пуско-наладочные работы (Курская обл., апрель 2018 года)

Специалисты предприятия «СпецГидроМаш» провели комплекс выездных пуско-наладочных работ на объекте заказчика в Курской области.
В рамках ПНР были проведены запуск землесосного снаряда УГМ 700 и отладка работы оборудования. Специалисты предприятия провели первичное обучение персонала заказчика по вопросам эксплуатации спецтехники. Земснаряд сдан в работу.

Пуско-наладочные работы — Московская область (06.06.2018 г.)

В мае 2018 года инженеры предприятия НПК «СпецГидроМаш» получили заказ на изготовление землесосного снаряда 1600.25 в исполнении с электрическим двигателем АО3-400М-8 и грунтовым насосом ГрАУ 1600/25. В соответствии с проектом и в сроки, указанные в договоре, земснаряд был отгружен и доставлен на объект в Дмитровский район Московской области.

На месте предполагаемой работы земснаряда бригада ПНР произвела монтаж спецтехники, спуск земснаряда на воду и первичную отладку работы оборудования. В рамках договора также были оказаны услуги по обучению персонала заказчика основам эксплуатации поставляемой техники.



Google


Реклама

zemsnaryad-(1).mp4
29
1
© 2005 — 2018
СпецГидроМаш

Закрыть — щелчок по экрану
